Convertisseur multimédia en fibre E1 avec 4 ports E1/8/16 et 4 ports Ethernet et 2 ports SFP

Convertisseur multimédia en fibre E1 avec 4 ports E1/8/16 et 4 ports Ethernet et 2 ports SFP

Vue d'ensemble du produit

Le convertisseur de média FO est un multiplexeur quad-Gigabit Ethernet à fibre optique avec des interfaces 4/8/16 E1, des interfaces 4 Gigabit Ethernet et des interfaces optiques doubles 2,5 Gb/s,qui peut réaliser jusqu'à 16 E1s et 4 canaux Ethernet gigabit indépendants à vitesse de fil* de transmission sur ligne optique.

Le convertisseur de médias FO fournit quatre interfaces Ethernet gigabit en cuivre (interface LAN), compatibles avec le standard IEEE802.3ab 1000Base-T/ IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T.Chaque interface prend en charge la négociation automatique, qui peut fonctionner en mode plein duplex de 1000M, plein/mi-duplex de 100M, mode plein/mi-duplex de 10M; il peut également être réglé à 100M plein/mi-duplex,10M mode plein/mi-duplex par la force (le mode plein/mi-duplex 1000M ne peut pas être réglé par la force)La négociation automatique est la norme.

Le convertisseur de médias FO est géré par telnet, console, SNMP support V1 et V2, le convertisseur de médias FO peut fournir 4/8/16 interfaces E1,L'utilisateur peut choisir une carte E1 avec 75Ω ou 120Ω (déclarer avant commande) pour répondre à différentes exigences.

Caractéristiques du produit

◎Conception compacte avec rack de 1U de hauteur et de 19 pouces de largeur, et peut être installé sur un rack standard

n◎Quatre canaux Ethernet gigabit indépendants à vitesse de fil

n◎Interface optique

Ø*Interfaces optiques doubles, module SFP de type LC pouvant aller jusqu'à 30 km, raccordable à chaud.

Ø*Le débit bit de ligne est de 2,5 Gb/s, la distance de transmission est facultative (selon le module SFP).

Ø*SFP MSA (INF-8074i), UIT-T G.695, les normes FC-PI V2.0.

Ø* Prend en charge la protection optique 1+1 et le commutateur de protection automatique (APS) avec un temps de récupération inférieur à 50 ms.

Ø* Prend en charge la fonction ALS et RPD (Remote Power Down Detect).

Interface n◎E1

Ø* Fournit des interfaces 4/8/16 E1, un port d'interface RJ45/48, HDB3, 2.048 MBOS, conforme à G.703, 75Ω ou 120Ω ((déclarer avant commande), et équilibré/déséquilibré sélectionnable.

Ø*La tolérance aux vibrations et la génération de vibrations sont pleinement conformes aux recommandations G.823 de l'UIT-T.

Ø*Fonction de boucle de retour locale/à distance prise en charge.

Ø* Prend en charge la boucle du dispositif et la boucle de ligne E1 contrôlée par le côté local pour faciliter les essais.

Ø* Prend en charge la fonction BERT E1 intégrée.

n◎Interface Ethernet

Ø*4 interfaces Gigabit Ethernet en cuivre compatibles avec le VLAN IEEE 802.1q, la norme sérielle IEEE802.3, détection automatique, MDI/MDIX, prise en charge de Jumbo Frames.

Ø*Adoptant un connecteur RJ45, prenant en charge la négociation automatique, qui peut fonctionner en mode 1000M full-duplex, 100M full/half-duplex, 10M full/half-duplex.

Ø*Technique brevetée pour la détection de boucles Ethernet.

Ø* Prend en charge la diffusion unifiée, la diffusion multicast et la diffusion en frame.

Ø*Accepte des images d'une longueur comprise entre 64 et 1518/2000/9720 octets.

Ø* Prend en charge le contrôle du débit 802.3x et le contrôle du débit par contre-pression

Ø* Prend en charge le contrôle du filtrage des orages.

Ø*4K table d'adresses MAC, avec 1s~300s temps de vieillissement configurable, par défaut est de 300s.

Ø* Prend en charge la fonction d'apprentissage dynamique des adresses MAC.

Ø* Prend en charge la fonction de contrôle du taux de port.

Ø* Prend en charge les réseaux VLAN basés sur des ports, les réseaux VLAN basés sur des balises IEEE802.1Q et QinQ (Double Tag VLAN)

Ø* Fournit des statistiques de performance pour chaque interface Ethernet

Ø*Soutient l'agrégation des liens

Ø*Soutient la fonction QoS

Ø*appui à la prévention des attaques DoS.

Ø*Prend en charge la fonction de détection automatique de la topologie (ATD)

n◎Interface de gestion du réseau

Ø* Prend en charge la CLI basée sur l'interface de gestion RS232 (CONSOLE).

Ø* Prend en charge les interfaces de gestion CLI basées sur Ethernet (EMU) (TELNET).

Ø* Prend en charge le protocole de gestion de réseau simple (SNMP, V1 et V2C).

Ø*Implémentation de l'alarme et du moniteur d'état du dispositif, configuration de la boucle de port, etc.

n◎Prend en charge un canal d'utilisateur RS232 en mode point à point

n◎Indication d'alarme et statistiques de performance parfaites

n◎alimentation électrique redondante, consommation d'énergie inférieure à 12 W

Ø* accès à la double tension de 37 à -75 VDC et de 100 à 240 VAC.

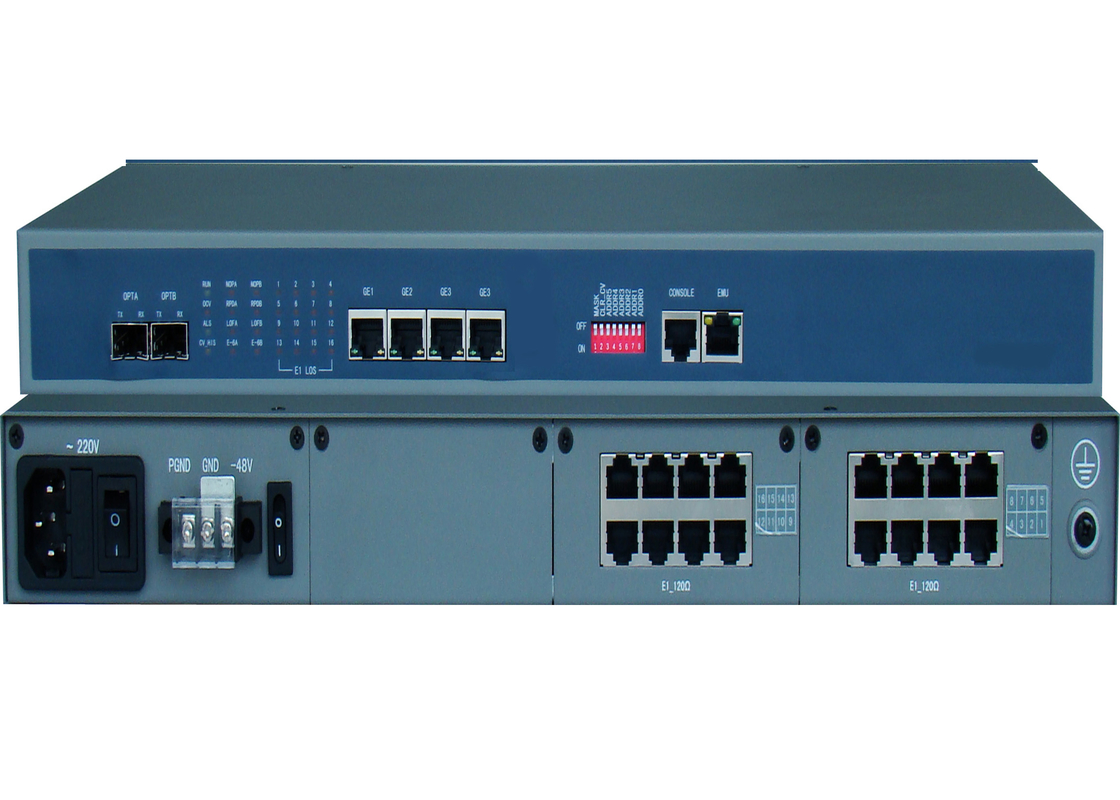

Image du produit
